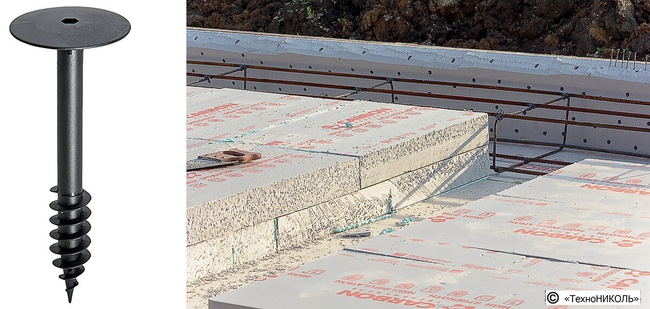

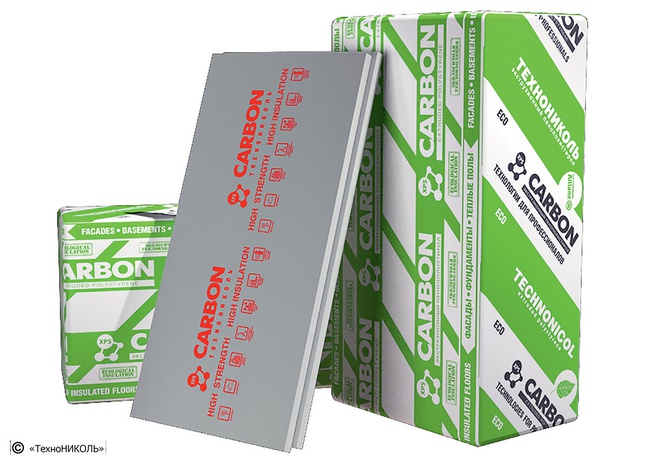

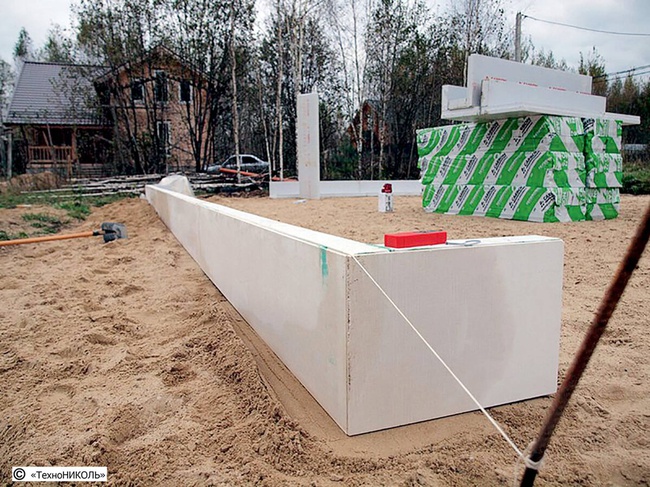

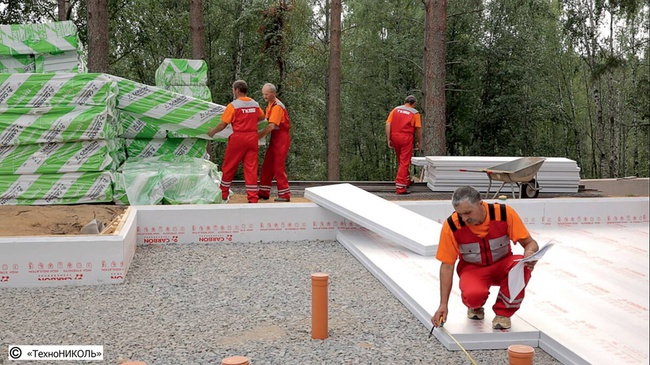

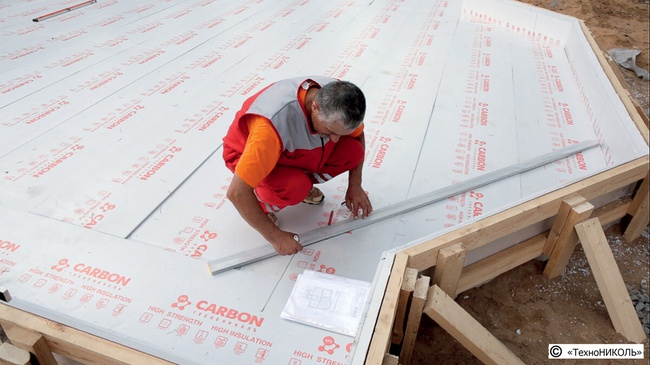

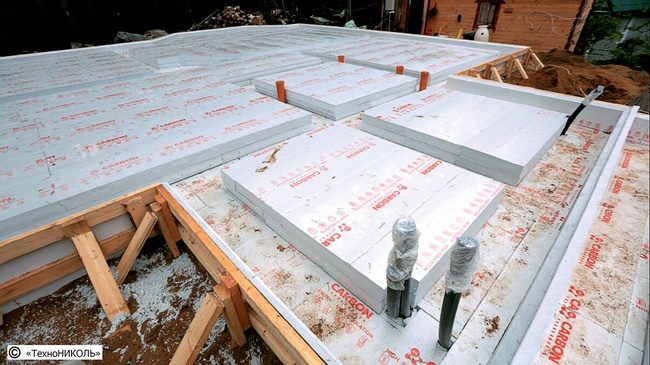

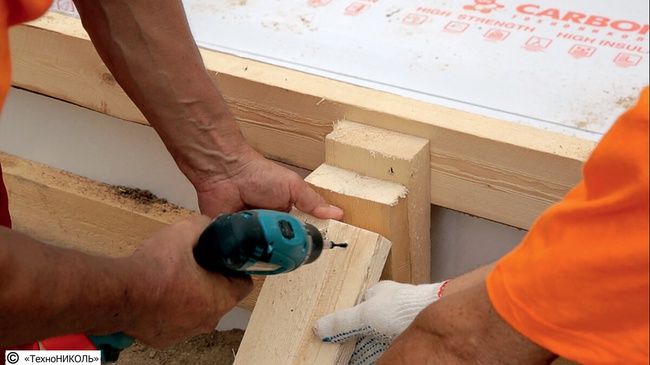

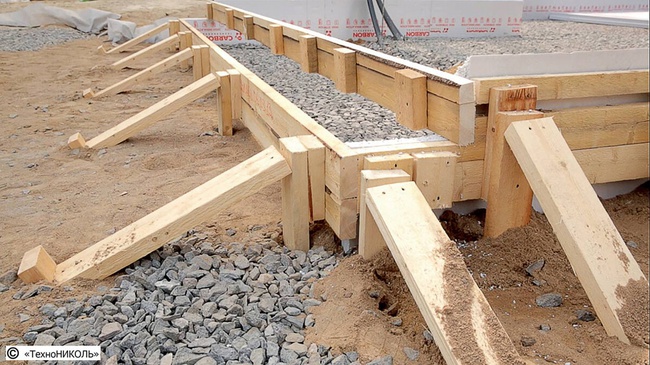

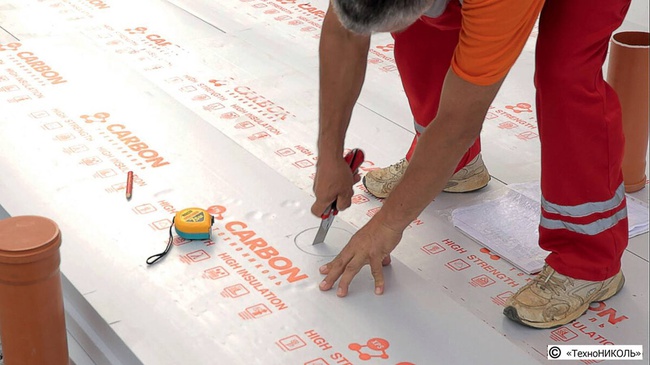

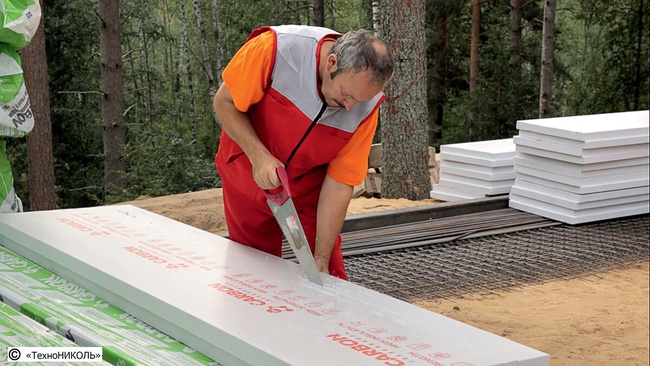

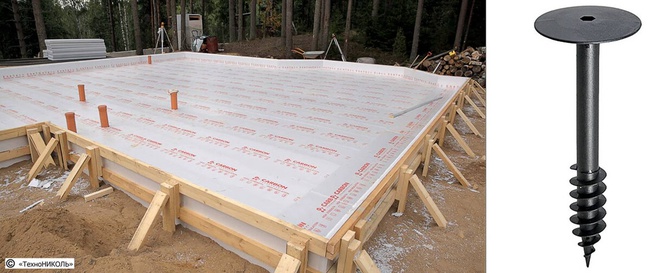

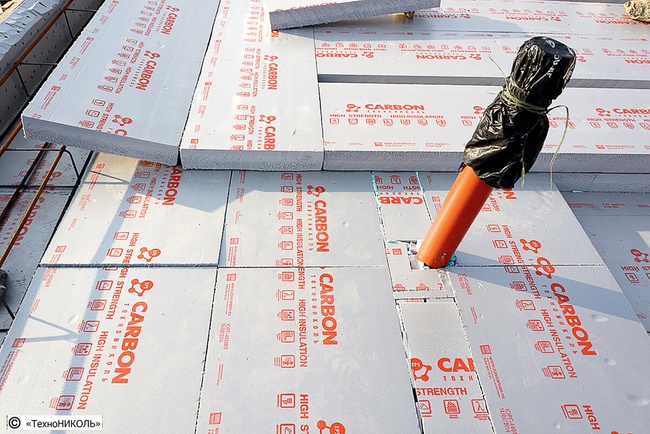

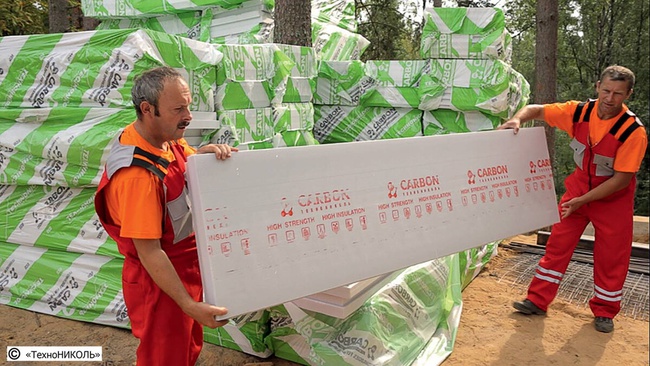

{"document": [{"text": [{"type": "string", "attributes": {}, "string": "Мы продолжаем разговор о плитных фундаментах, начатый в предыдущих публикациях, и в частности продолжаем обсуждение порядка создания конструкции фундамента, которая носит название «Утеплённая шведская плита» (УШП) (начало см. в "}, {"type": "string", "attributes": {"href": "https://pabliko.ru/@woodfocus/plavajuschij_fundament_chast_4-35346/"}, "string": "Часть 4"}, {"type": "string", "attributes": {}, "string": " и "}, {"type": "string", "attributes": {"href": "https://pabliko.ru/@woodfocus/plavajuschij_fundament_chast_5-35857/"}, "string": "Часть 5"}, {"type": "string", "attributes": {}, "string": ")."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "3. Укладка утеплителя"}], "attributes": ["heading1"]}, {"text": [{"type": "string", "attributes": {}, "string": "Когда все подготовительные работы по обустройству «подушки» для будущего фундамента выполнены, можно приступать к процессу сборки теплоизоляционного слоя."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Существует два способа организации теплоизоляционного слоя: первый – с применением так называемых L-блоков; второй – с применением вместо L-блоков стандартных теплоизоляционных плит."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Вариант первый – создание УШП с применением L-блоков "}], "attributes": ["heading1"]}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image002.jpg", "filesize": 296058, "height": 1198, "pic_id": 122741, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image002_IDbxjfs.jpeg", "width": 1600}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Так называемые L-блоки (точнее было бы сказать L-образные блоки) - это склеенные под прямым углом плиты пенополистирола, на одну из которых с наружной стороны нанесён слой прочного листового материала (СМЛ, ЦСП, ГВЛВ и т. п.), подготовленного под отделку (это будущий цоколь дома). Эти блоки устанавливаются по периметру будущего фундамента и используются в качестве бортов опалубки, в которую заливается бетон фундаментной плиты. Применение L-блоков, во-первых, избавляет от необходимости возводить деревянные подкрепляющие элементы с внешней стороны фундамента (по сути, приходится возводить деревянную опалубку, что мы увидим во втором варианте сборки), во-вторых, позволяет удешевить фундамент, в-третьих, существенно ускорить его сборку и, в-четвертых, повысить её качество. "}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Вариант второй – создание опалубки из обычных плит ЭППС (без применения L-блоков)"}, {"type": "string", "attributes": {}, "string": " "}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Скажем сразу, этот вариант требует значительно больше времени на свою реализацию. До недавних пор он достаточно широко использовался, поскольку позволял сэкономить средства на приобретении L-блоков. При нынешних ценах на строительную древесину сильно сэкономить вряд ли получится. А теперь о сути данного варианта технологии. "}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Для одновременного решения вопроса утепления торцевой части монолитной конструкции фундамента (проще говоря, цоколя) и одновременно создания опалубки, в которую будет заливаться бетон будущей плиты, по её периметру монтируются находящиеся в вертикальном положении бортовые элементы из экструзионного пенополистирола (ЭППС или XPS) ТЕХНОНИКОЛЬ CARBON ECO SP толщиной 100 мм. "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image003.jpg", "filesize": 208789, "height": 853, "pic_id": 122742, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image003_1TsOdae.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Этот экструзионный пенополистирол, в состав которого введены наночастицы углерода, благодаря чему он имеет более высокие показатели энергоэффективности и прочности на сжатие. Именно это и позволяет с успехом применять данный материал в фундаментах. Кроме того, CARBON ECO SP долговечен - не гниет и не впитывает влагу (водопоглощение по объему не более 0, 2%). "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image005.jpg", "filesize": 211498, "height": 900, "pic_id": 122743, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image005_l5tHnAW.jpeg", "width": 1600}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Изготовленные из него литы имею небольшой вес, что облегчает работу с ними, … "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image006.jpg", "filesize": 213360, "height": 675, "pic_id": 122744, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image006.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "... и снабжены L-образной кромкой, которая при необходимости спиливается. "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image008.jpg", "filesize": 233785, "height": 898, "pic_id": 122746, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image008.jpeg", "width": 1600}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Для того, чтобы поддерживать изготовленный из ЭППС элемент утепления торца плиты в вертикальном положении по периметру будущего фундамента устанавливают опалубку (она может состоять всего из двух досок - верхней и нижней, что позволяет существенно экономить древесину). "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image009.jpg", "filesize": 131593, "height": 674, "pic_id": 122748, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image009.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Горизонтальные доски опалубки связываются между собой вертикальными стойками, которые удерживают в необходимом положении упорами-подкосами из той же доски. "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image010.jpg", "filesize": 231409, "height": 570, "pic_id": 122750, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image010.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "При необходимости вертикально стоящие внутри опалубки плиты экструдированного пенополистирола (утепление будущего цоколя) дополнительно фиксируют к будущему монолитному основанию. Причём, делают это ещё до заливки в опалубку бетона, используя один из двух способов. "}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Способ первый "}, {"type": "string", "attributes": {}, "string": "("}, {"type": "string", "attributes": {"italic": true}, "string": "затратный, но более действенный"}, {"type": "string", "attributes": {}, "string": "). Для фиксации используют тарельчатые дюбели длиной от 150 мм, которые ввинчивают насквозь в плиты пенополистирола перед монтажом последних. При заливке бетон плотно схватится за выступающую из плит резьбовую часть. "}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Способ второй"}, {"type": "string", "attributes": {}, "string": " ("}, {"type": "string", "attributes": {"italic": true}, "string": "экономный, но менее действенный"}, {"type": "string", "attributes": {}, "string": "). В вертикально стоящих плитах уже собранной опалубки высверливают углубления диаметром 20-30 мм — затёкший в них при заливке бетон предотвратит отслаивание плит утеплителя."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image012.jpg", "filesize": 242682, "height": 898, "pic_id": 122753, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image012.jpeg", "width": 1600}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "После этого как вертикально стоящие плиты утеплителя смонтированы, по всей площади внутри опалубки вразбежку (со смещением стыков) монтируют сплошной горизонтальный слой плит XPS. "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image014.jpg", "filesize": 135621, "height": 672, "pic_id": 122756, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image014.jpeg", "width": 1600}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Торцы горизонтальных плит с вертикальными плитами теплоизоляции цоколя скрепляют пластиковыми тарельчатыми дюбелями длиной 150-200 мм (вертикально стоящие плиты просверливаются дюбелями насквозь). "}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "При необходимости поверх смонтированного слоя теплоизоляции для предотвращения вытекания цементного молочка (при заливке бетона) монтируют пароизоляционную пленку. "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image015.jpg", "filesize": 160325, "height": 674, "pic_id": 122758, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image015.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Внутри созданной из экструзионного пенополистирола «коробки» в соответствии с рабочей документацией производят разметку будущих ребер жёсткости. "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image016.jpg", "filesize": 237939, "height": 674, "pic_id": 122761, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image016.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "После этого укладывают второй и третий слои XPS-утеплителя согласно проекта (при этом создаются рёбра жесткости будущего фундамента). "}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image018.jpg", "filesize": 119440, "height": 898, "pic_id": 122764, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image018.jpeg", "width": 1600}}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "image019.jpg", "filesize": 334276, "height": 801, "pic_id": 122767, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/08/11/image019.jpeg", "width": 1200}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "При настилке многослойной теплоизоляции особое внимание уделяют точкам прохода через неё труб коммуникаций и электрокабелей. Места расположения и размеры будущих отверстий в плитах XPS тщательно выверяют и лишь затем аккуратно вырезают. После установки плит на место зазор между трубами (кабелем) и пенополистиролом запенивают. "}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Продолжение следует "}], "attributes": ["heading1"]}, {"text": [{"type": "string", "attributes": {"href": "https://stroim-chastnyi-dom.ru/rubrikator_woodfocus"}, "string": "Номер статьи в рубрикаторе журнала WOODFOCUS"}, {"type": "string", "attributes": {}, "string": " - 04. 03. 06."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": ""}, {"type": "string", "attributes": {"italic": true}, "string": "Здесь собраны статьи, опубликованные на трёх интернет-платформах."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"italic": true}, "string": "Хотите регулярно читать интересные статьи на тему деревянной архитектуры и строительства - подписывайтесь на наш канал на платформах:"}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "ЯRUS - "}, {"type": "string", "attributes": {"href": "https://yarus.ru/user/613218"}, "string": "https: //yarus. ru/feed/19291"}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Яндекс-Дзен- "}, {"type": "string", "attributes": {"href": "https://zen.yandex.ru/id/6223590ba3cab778193cddb1?lang=ru&integration=site_desktop&place=layout"}, "string": "https: //zen. yandex. ru/id/6223590ba3cab778193cddb1? lang=ru"}, {"type": "string", "attributes": {}, "string": " PABLIKO-"}, {"type": "string", "attributes": {"href": "https://pabliko.ru/@woodfocus/"}, "string": "https: //pabliko. ru/@woodfocus/"}, {"type": "string", "attributes": {}, "string": " "}], "attributes": []}], "selectedRange": [145, 208]}
