Простой и безопасный монтаж сендвич трубы на кирпичную печь.

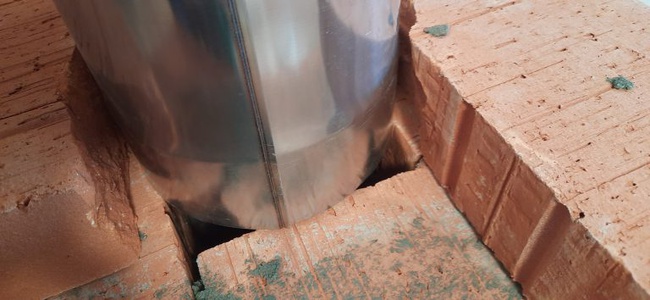

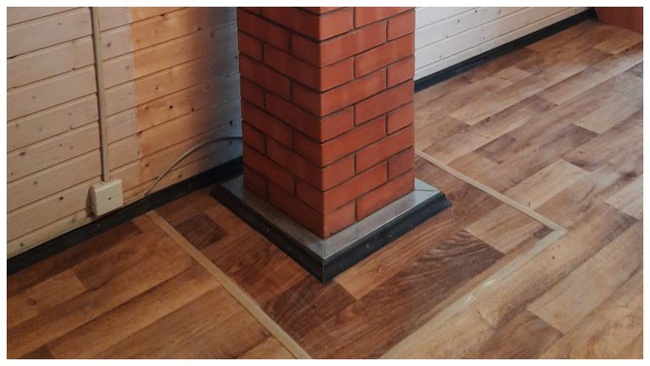

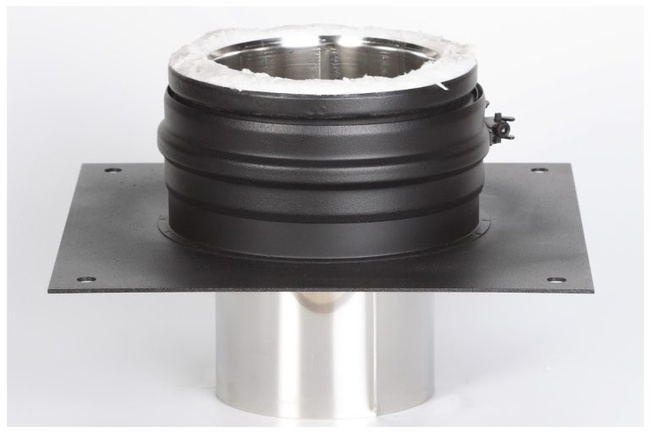

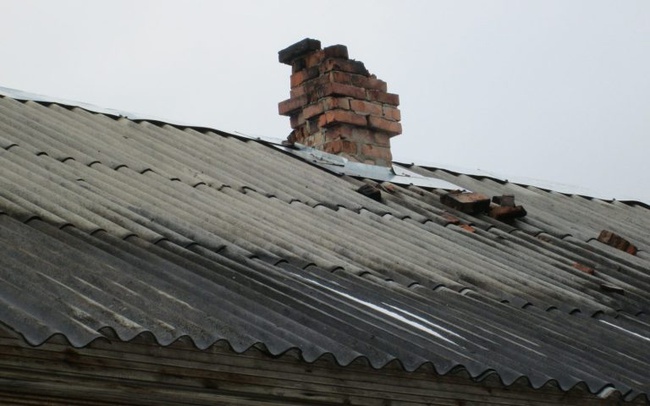

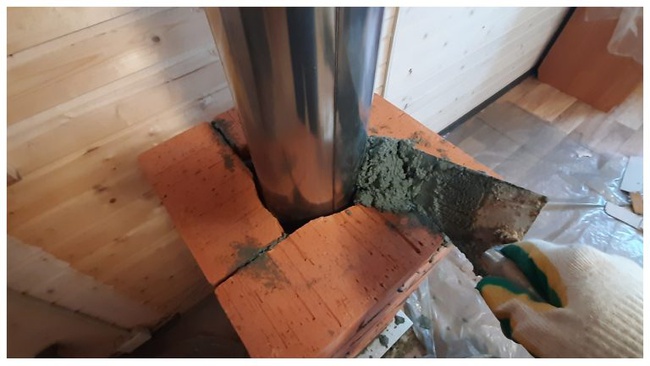

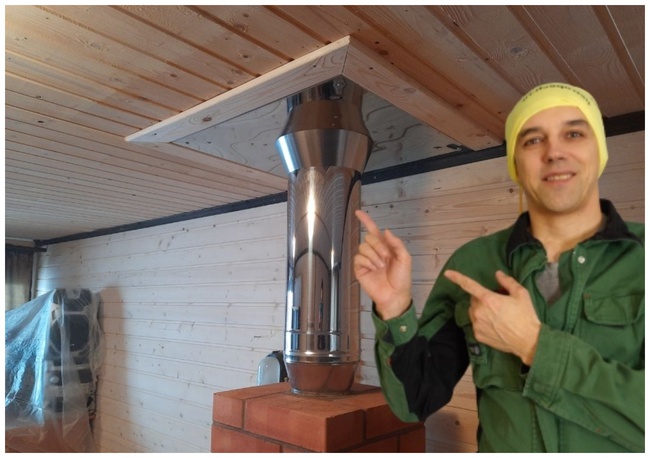

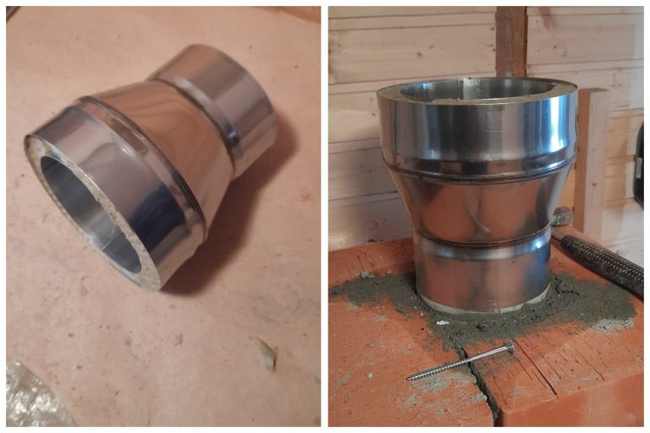

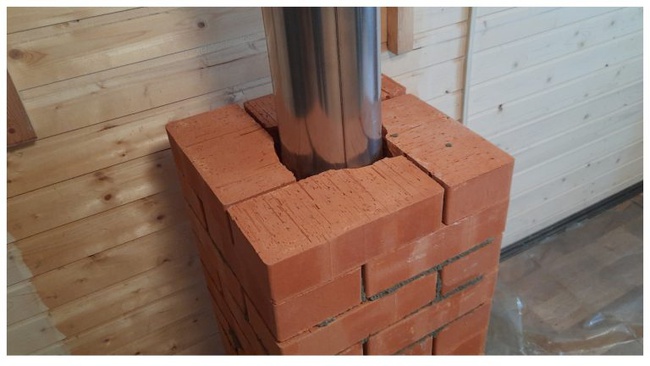

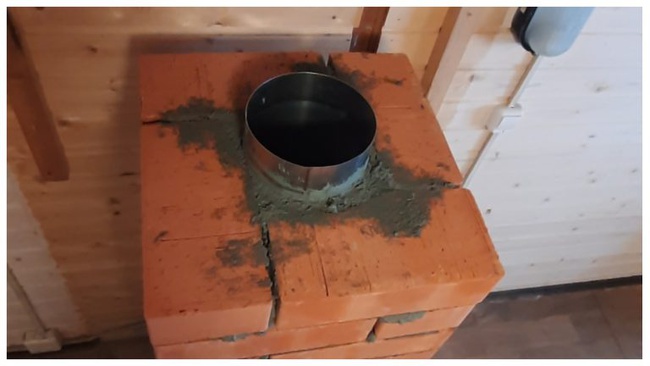

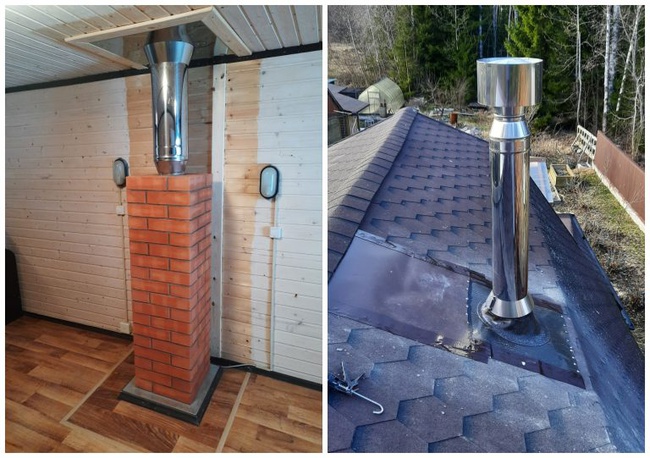

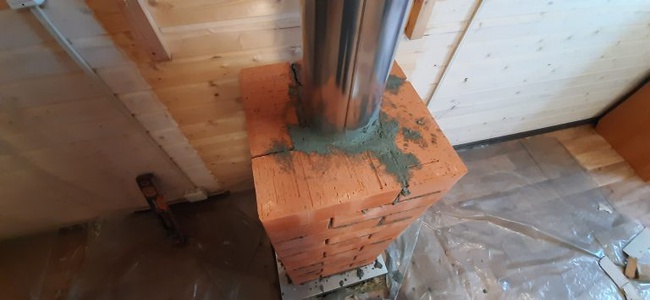

{"document": [{"text": [{"type": "string", "attributes": {}, "string": "Есть специальные переходники для подключения сэндвич дымохода к кирпичу и лучше использовать их."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Но, если в распоряжении такого нет, можно устроить этот узел самому."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Далее я хочу показать один из способов подключения которым пользуюсь в своей работе."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Не стану уверять что это лучший из способов, но он вполне рабочий и не дорогой."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {}, "string": "Для чего переходить с кирпича на сэндвич дымоход."}], "attributes": ["heading1"]}, {"text": [{"type": "string", "attributes": {}, "string": "Облегчение веса дымохода."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {}, "string": "Сендвич дымоход не разрушается выше кровли."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {}, "string": "Монтаж сэндвич дымохода гораздо проще кладки кирпичной трубы с соблюдением всех правил."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Облегчение дымовой трубы."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": ""}, {"type": "string", "attributes": {}, "string": "В моей практике это самый частый аргумент при выборе сэндвич дымохода."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "На старых дачах фундаменты так себе."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Часто, переделывать фундамент с разборкой полов и пр., хозяева не соглашаются."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "В таких случаях, для собственного спокойствия, я стараюсь хоть как то облегчить нагрузку на фундамент."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "И самый простой способ сделать всю конструкцию печи легче это использовать сэндвич дымоход."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Дымовая труба выше кровли."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": ""}, {"type": "string", "attributes": {}, "string": "Многие из нас видели рассыпающиеся кирпичные трубы над кровлями."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Разрушающаяся над кровлей дымовая труба.", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "0yhjsS0phyI-edited-768x480.jpg", "filesize": 55289, "height": 480, "pic_id": 221975, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/0yhjsS0phyI-edited-768x480.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": ""}, {"type": "string", "attributes": {"bold": true}, "string": "Физика разрушения кирпича на трубе."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Вода пропитывает кирпич."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {}, "string": "Мороз превращает влагу внутри кирпича в лёд."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {}, "string": "При замерзании вода увеличивается в объёме."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {}, "string": "Увеличившийся объём разрывает кирпичную кладку изнутри."}], "attributes": ["numberList", "number"]}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Откуда вода в кирпиче?"}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Влага внутри кирпича дымохода бывает внешняя и внутренняя."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Внешняя влага приходит с осадками, а внутренняя с конденсатом."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "С сэндвич дымоходом такого не произойдёт никогда."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Монтаж сэндвич дымохода."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": ""}, {"type": "string", "attributes": {}, "string": "Наверно сказать что монтаж сэндвич дымохода проще кирпича это неправильно."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "С соблюдением всех противопожарных правил его монтаж не проще, а быстрее чем кирпичная труба."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Важно помнить, для сэндвич дымохода необходимы противопожарные разделки и так же как и с кирпичом необходимо выдерживать минимально допустимые расстояния до сгорающих поверхностей прописанные в противопожарной норме."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Вот именно из за того, что люди не выполняют требования противопожарных норм сложилось заблуждение, что сэндвичи опасны."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {}, "string": "При соблюдении всех правил по монтажу сэндвич дымоход не опаснее любого другого."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Подключение сэндвич дымохода на кирпичную трубу."}], "attributes": ["heading1"]}, {"text": [{"type": "attachment", "attributes": {"caption": "Сэндвич дымоход со второго этажа на улицу", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-768x541.jpg", "filesize": 99058, "height": 541, "pic_id": 221989, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-768x541.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": ""}, {"type": "string", "attributes": {"bold": true}, "string": "Где переходить на сэндвич."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": ""}, {"type": "string", "attributes": {}, "string": "Для осуществления подключения нужно пол метра высоты трубы и расстояния от верха печи до потолка обычно недостаточно."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Поэтому, обычно, я перехожу на сэндвич на втором этаже или на чердаке."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Безопасность прохода кирпичной трубы через перекрытие."}], "attributes": ["heading1"]}, {"text": [{"type": "string", "attributes": {"bold": true, "italic": true}, "string": "В противопожарных правилах это звучит так:"}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": ""}, {"type": "string", "attributes": {"italic": true}, "string": "2. 3. 3 Строительные конструкции, выполненные из сгораемых материалов и примыкающие к печам и дымовым каналам должны защищаться от возгорания путем устройства отступок или разделок с защитой конструкций несгораемой теплоизоляцией."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Разделка"}, {"type": "string", "attributes": {}, "string": " – утолщение стенки печи (камина) или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего материала."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Противопожарная разделка", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-1-1-768x432.jpg", "filesize": 52575, "height": 432, "pic_id": 221990, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-1-1-768x432.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": ""}, {"type": "string", "attributes": {"italic": true}, "string": "Подробно про эту противопожарную разделку для кирпичной трубы "}, {"type": "string", "attributes": {"href": "https://petropech.ru/raspushka-kirpichnoj-truby/", "italic": true}, "string": "читай здесь"}, {"type": "string", "attributes": {"italic": true}, "string": "."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Подключение сэндвич дымохода к кирпичному."}], "attributes": ["heading1"]}, {"text": [{"type": "string", "attributes": {}, "string": "Здесь я буду подключать двустенный сэндвич дымоход с помощью полуметровой, одностенной трубы."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Задача зажать стальную трубу в кирпичную кладку."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {}, "string": "На этой печи кирпичная труба четверик."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Сечение канала четверика 130 мм."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Сечение канала моего сэндвича 150 мм."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Эта разница вызывает небольшие сложности, но она же и делает нашу конструкцию надёжнее."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Разница сечения кирпичного и сэндвич дымохода.", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "20210420_151456-768x354.jpg", "filesize": 48779, "height": 354, "pic_id": 221994, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/20210420_151456-768x354.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Именно эта разница даст нам возможность поставить (опереть) стальную трубу на кирпичи."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Но эта разница заставит, что то делать с кирпичами, которые будут зажимать трубу выше."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Обрабатываю кирпич для подключения сэндвич дымохода", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "20210420_151644-edited-1-768x576 (1).jpg", "filesize": 72107, "height": 576, "pic_id": 222019, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/20210420_151644-edited-1-768x576_1.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Интрига в том, что если не поубирать немного ширины кирпича, то он не даст сложить ряды которые зажимают трубу ровно."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "От этой ровности не будет влияния на работу печи, но будет гораздо приятнее если кладка выглядит хорошо."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "При этом уменьшаем ширину кирпича только до половины его длины. Тычок должен остаться целым."}], "attributes": ["quote"]}, {"text": [{"type": "attachment", "attributes": {"caption": "Подготовленный ряд кирпича", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-2-768x432.jpg", "filesize": 44655, "height": 432, "pic_id": 222024, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-2-768x432.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "После того как кирпичи подготовлены кладём их на раствор."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Здесь применяется та же смесь которую использовали для кладки корпуса печи и кирпичного дымохода."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Когда кирпичи поставлены заполняем вертикальные щели между стальной трубой и кирпичом."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Заполняю щели между стальной трубой и кирпичом", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-4-768x432.jpg", "filesize": 45750, "height": 432, "pic_id": 222030, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-4-768x432.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Заполнять это пространство можно той же кладочной смесью на которую сложили трубу, а можно использовать негорючей утеплитель."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "В случае использования негорючего утеплителя, важно наполнять щели максимально плотно, а верхний последний ряд запечатать смесью."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Не стоит опасаться расширения трубы от нагревания."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {}, "string": "На этом уровне уже не будет такой высокой температуры чтобы металл сильно нагревался и расширился достаточно для разрушения кладки вокруг себя."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "20210420_152514-768x354.jpg", "filesize": 35803, "height": 354, "pic_id": 222038, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/20210420_152514-768x354.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Таким же образом складываем кирпич вокруг металлической трубы до уровня подключения переходника на двустенную трубу."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Последний кирпичный ряд на этой трубе.", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-3-768x432.jpg", "filesize": 34363, "height": 432, "pic_id": 222040, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-3-768x432.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "После того как кирпичная кладка окончена монтируем переходник с одностенной трубы на двустенную."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Советую использовать заводской переходник, а не “колхозить” что то из подручных средств."}], "attributes": ["quote"]}, {"text": [{"type": "attachment", "attributes": {"caption": "Переходник с одностенной трубы на двустенную", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-5-768x512.jpg", "filesize": 54559, "height": 512, "pic_id": 222043, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-5-768x512.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Теперь остаётся "}, {"type": "string", "attributes": {"href": "https://petropech.ru/rasshivka-pechi/"}, "string": "расшить кирпичную кладку"}, {"type": "string", "attributes": {}, "string": " цветной смесью и подключить к переходнику сэндвич дымоход."}], "attributes": []}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Возможные сложности в эксплуатации и пути решения."}], "attributes": ["heading1"]}, {"text": [{"type": "string", "attributes": {}, "string": "Здесь я расскажу только о том с чем сталкивался сам."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Разрушение кирпичной кладки из за смещения одностенной трубы в сторону."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Такое случилось со мной дважды."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "В обоих случаях смещение было вызвано сильным смещением кровли в отношении трубы."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Если такое движение допускается то использовать этот метод нельзя."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "В этом случае нужно покупать переходник который устанавливается на кирпичную трубу внахлёст."}], "attributes": []}, {"text": [{"type": "attachment", "attributes": {"caption": "Переходник с кирпичной трубы на двустенную, стальную трубу", "presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-6-768x512 (1).jpg", "filesize": 31106, "height": 512, "pic_id": 222049, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-6-768x512_1.jpeg", "width": 768}}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Безусловно, подобный переходник будет лучше и правильнее, но для недорогих дымоходов их нет в комплектации производителей, поэтому придётся заказывать специально или подбирать какой то подходящий от другого производителя."}], "attributes": ["quote"]}, {"text": [{"type": "string", "attributes": {"bold": true}, "string": "Прогар между металлической трубой и кирпичом."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Любое соединение двух разных материалов это определённая сложность."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "В данном случае, при сильном нагревании металлическая труба станет расширяться и разбивать смесь вокруг себя."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Это случается редко т. к. высота всего подключения 0, 5 метра, но проблема возможна."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Частично от этого подстрахует использование негорючего утеплителя, но даже с ним этот узел будет требовать контроля."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Прогар происходит не сразу, а образуется постепенно, поэтому заметить его начало несложно. Если в месте соединения появилась копоть или трещина то это следует незамедлительно устранить."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Когда я устраиваю дымовые трубы с переходом с кирпича на сэндвич, то всегда требую от заказчиков дальнейшего контроля за состоянием этого соединения."}], "attributes": []}, {"text": [{"type": "string", "attributes": {}, "string": "Печь и её дымовая труба – источник повышенной опасности который должен содержаться и контролироваться особенно тщательно"}], "attributes": ["quote"]}, {"text": [{"type": "attachment", "attributes": {"presentation": "gallery"}, "attachment": {"caption": "", "contentType": "image/jpeg", "filename": "MyCollages-7.jpg", "filesize": 339898, "height": 1273, "pic_id": 222055, "url": "https://storage.yandexcloud.net/pabliko.files/article_cloud_image/2022/11/05/MyCollages-7.jpeg", "width": 1806}}], "attributes": []}], "selectedRange": [6425, 6425]}
