В трёх предыдущих публикациях (см. см. в Часть 4, Часть 5 и Часть 6) мы обсуждали порядок создания конструкции фундамента, которая носит название «Утеплённая шведская плита» (УШП). Сегодня мы продолжим это обсуждение.

4. Армирование

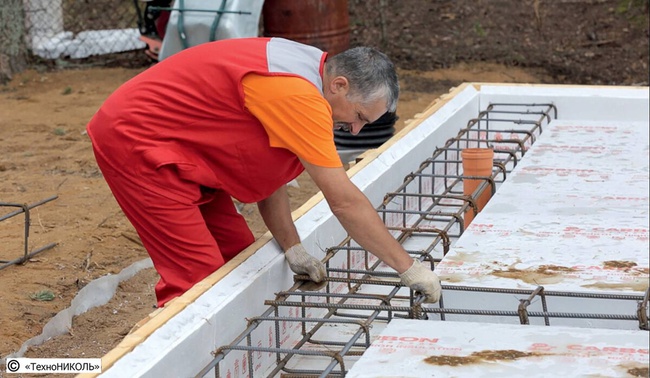

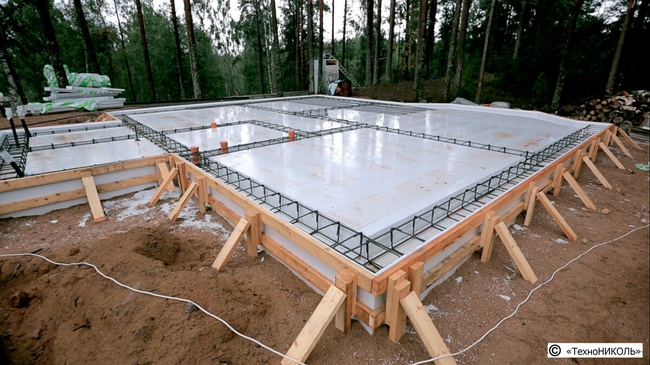

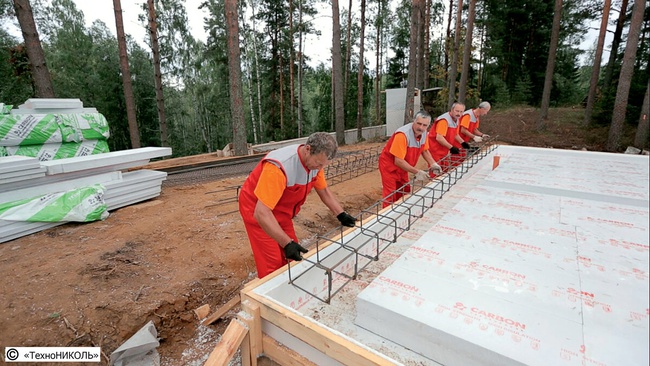

Армирование будущих ребер жесткости производится в основном 4-мя стержнями арматуры Ø10–12 мм, которые располагаются в горизонтальном направлении.



image001.jpg 249.17 KB




image003.jpg 160.28 KB




image004.jpg 242.08 KB


Для пространственной фиксации рабочей арматуры ростверков используются распределительные хомуты, изготовленные из арматуры Ø8 мм или Ø6 мм, устанавливаемые с шагом 300 мм (размер хомутов и расчет их количества указан в рабочих чертежах). Поскольку на поверхности пенополистирола производить работы довольно непросто, арматуру связывают в каркасы на земле в стороне от фундамента, а затем установить готовые каркасы на место и связывают их между собой с помощью вязальной проволоки.



image005.jpg 339.41 KB

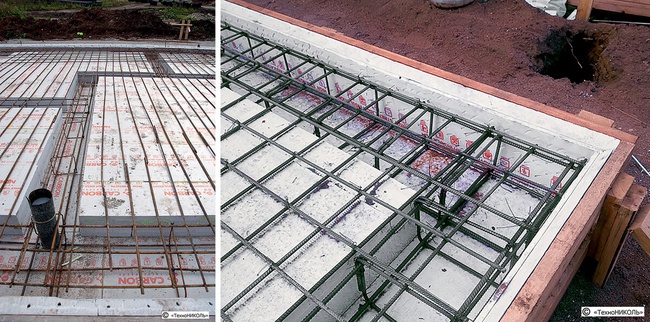

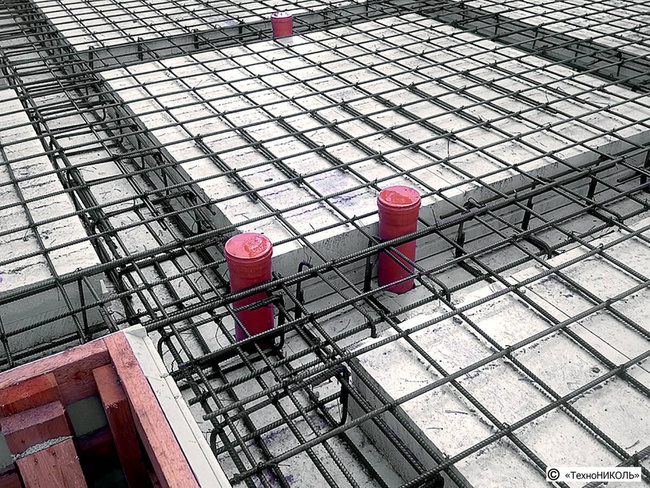

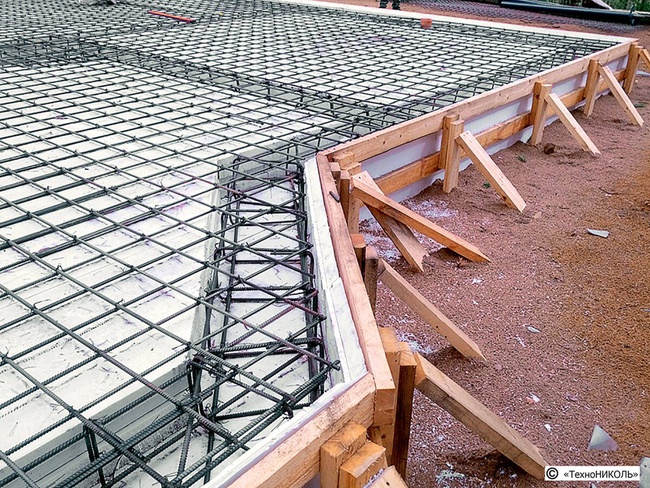

Армирование плитной части фундамента производится стержнями арматуры Ø6–10 мм, связанными в сетку с ячейками размером 150×150 мм. Между собой и к арматуре рёбер жёсткости эти прутки крепятся с помощью вязальной проволоки.



image007.jpg 433.25 KB




image009.jpg 421.84 KB


При изготовлении любых элементов металлического каркаса будущего фундамента арматурные стержни приходится сращивать по длине - при этом необходимо предусмотреть их перехлёст на длину не менее 20 диаметров арматуры. Скрепляются стержни вязальной проволокой.



image011.jpg 135.23 KB

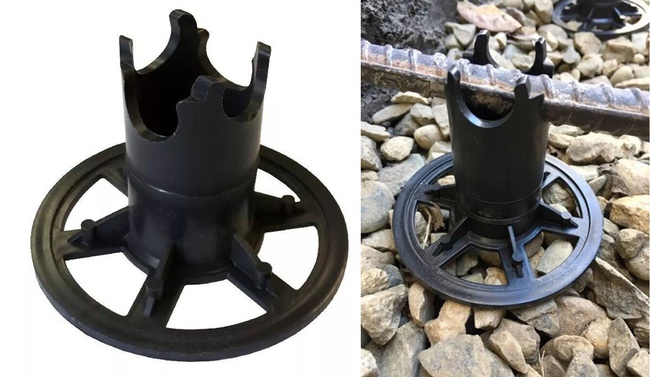

Чтобы каркасы рёбер фундамента и арматурная сетка не касались поверхности пенополистирола, их устанавливают на ПВХ фиксаторы ФС-30 (ФС-40).

5. Укладка труб «тёплого пола»

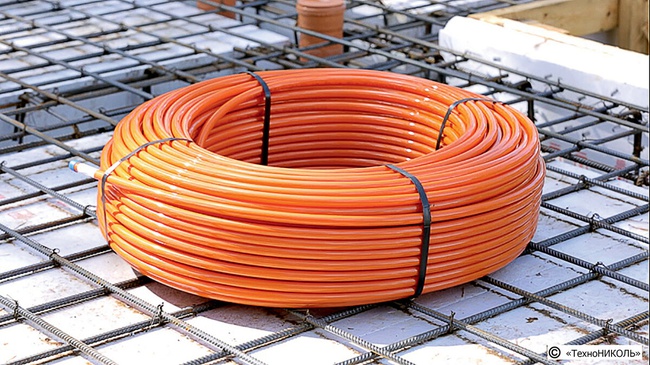

image012.jpg 290.25 KB

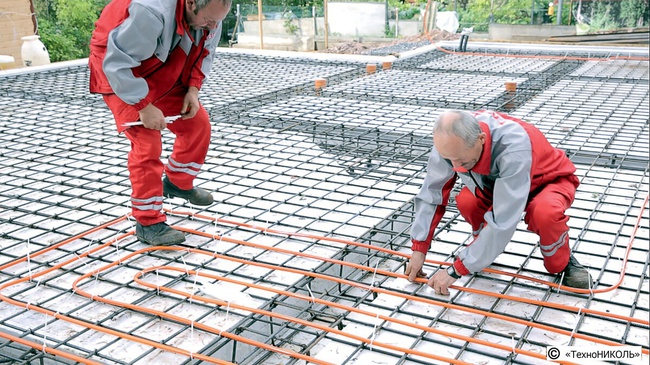

По уложенной арматурной сетке производят раскладку полипропиленовых труб теплого пола в соответствии с рабочими чертежами.



image013.jpg 335.81 KB

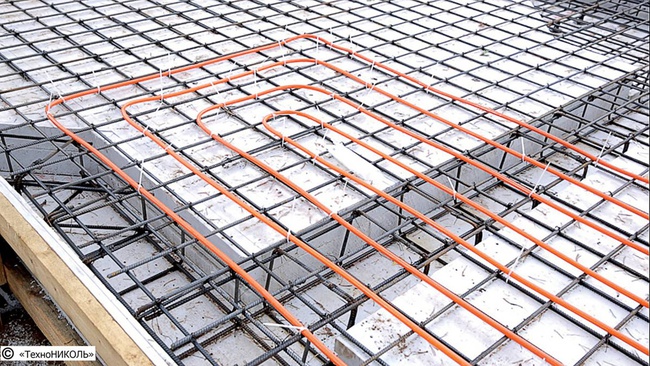

К арматурной сетке трубы крепят нейлоновыми хомутами — стяжками.



image015.jpg 301.4 KB


Хвостики» стяжек при этот должны быть обязательно направлены в верх, …



image016.jpg 343.82 KB

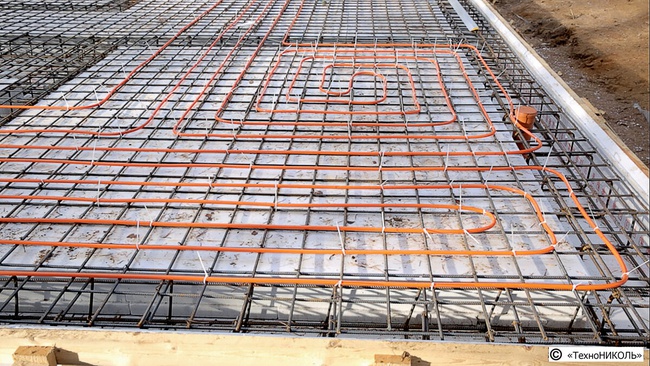

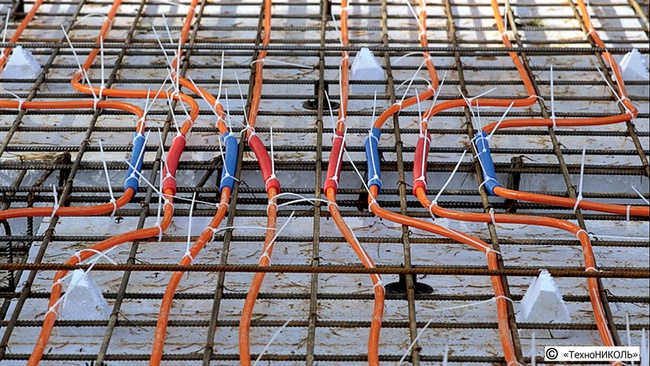

…, чтобы после заливки бетона по торчащим из него «хвостикам» можно было легко определить, где именно проходят трубы (это убережет их от повреждения при отделочных работах).



image018.jpg 267.42 KB


При раскладке труб в точках пересечения с рёбрами жёсткости, а также там, где будут располагаться несущие перегородки или дверные проемы, трубы дополнительно защищают специальными гофрированными гильзами или отрезками ПНД-труб длиной 400–500 мм.



image019.jpg 343.5 KB

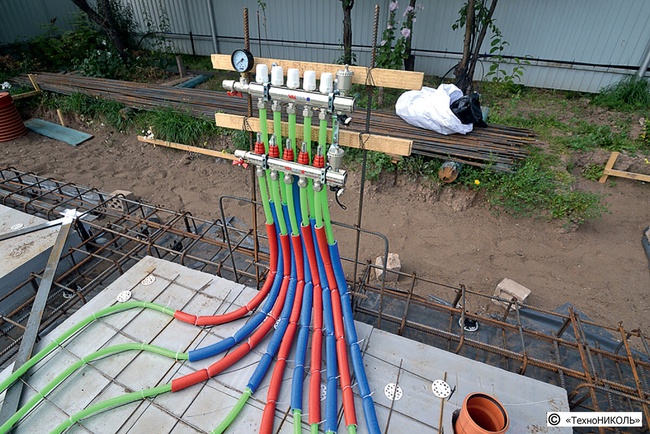

После монтажа всех труб теплого пола необходимо установить коллектор и подключить трубы к нему. Монтаж коллектора осуществляется в месте строго определенном рабочими чертежами на требуемой проектом отметке +0, 6 м.

Для монтажа коллекторов вбивают 2 или 4 стержня арматуры Ø12 мм, длиной около 1, 5 м, к которым и крепят на необходимой отметке доску под монтаж коллекторов. Места выхода труб из бетона к коллекторам также необходимо защитить специальной гофрозащитой.

После окончания монтажа труб системы отопления и подключения коллекторов производится заполнение системы теплоносителем и испытание герметичности системы под давлением. После проверки коллекторы необходимо опрессовать. Опрессовка выполняется непосредственно перед заливкой бетонной стяжки. Каждый отопительный контур по отдельности наполняется теплоносителем через коллектор подачи, пока из него не будет вытеснен абсолютно весь воздух.

Продолжение следует

Номер этой статьи в рубрикаторе журнала WOODFOCUS - 04. 03. 07.

(в рубрикаторе собраны статьи, опубликованные на трёх интернет-платформах).

Хотите регулярно читать интересные статьи на тему деревянной архитектуры и строительства - подписывайтесь на наш канал на платформах:

ЯRUS - https: //yarus. ru/feed/19291

Яндекс-Дзен - https: //zen. yandex. ru/id/6223590ba3cab778193cddb1? lang=ru

PABLIKO - https: //pabliko. ru/@woodfocus/
