Мы продолжаем разговор о плитных фундаментах, начатый в предыдущих публикациях (см. статьи серии «Плавающий фундамент»: Часть 1, Часть 2 и Часть 3), и, как и обещали, переходим к обсуждению модной ныне конструкции фундамента, которая носит название «Утеплённая шведская плита» (УШП).
Что такое УШП?

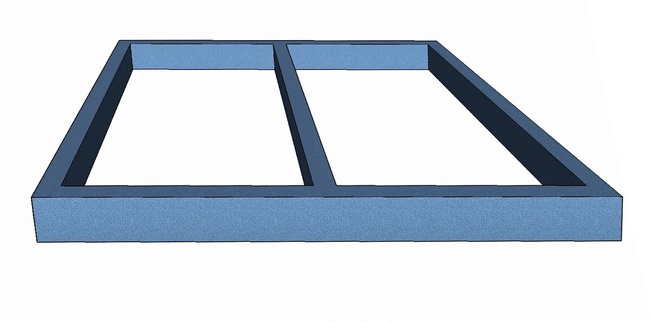

Что такое УШП, мы попробуем объяснить, что называется, «на пальцах». Берем обычный мелокозаглубленный ленточный фундамент.
image001.jpg74.19 KB
Теперь мысленно давайте начнем превращать наш фундамент в основание с утепленным полом, цоколем и отмосткой. Порядок такого превращения практически уже стал своего рода стандартом в частной застройке: выполняем обратную отсыпку песком, на него укладываем два слоя утеплителя толщиной 100 мм, а затем заливаем бетонную стяжку толщиной 100 мм. Ну, а после этого выполняем утепление цоколя и отмостки по периметру фундамента.

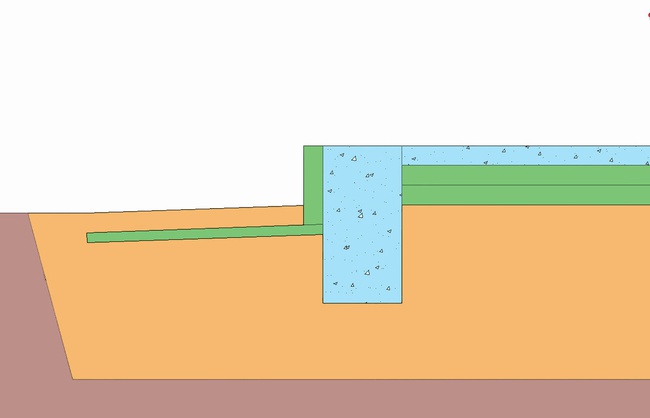

В разрезе созданная конструкция будет выглядеть следующим образом
image002.jpg38.09 KB

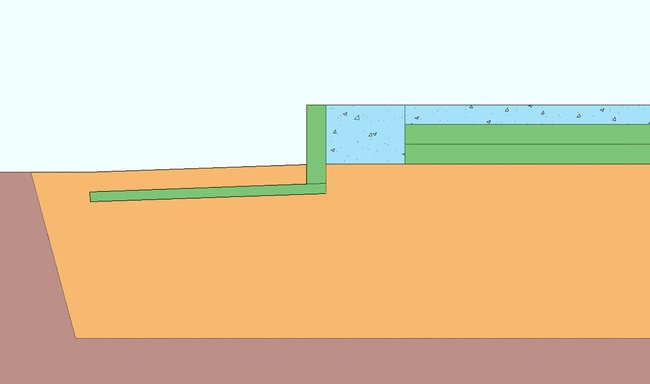

Теперь (опять-таки мысленно) немного доработаем её с целью улучшения: сначала уменьшим глубину заложения лент фундамента, …
image004.jpg32.92 KB

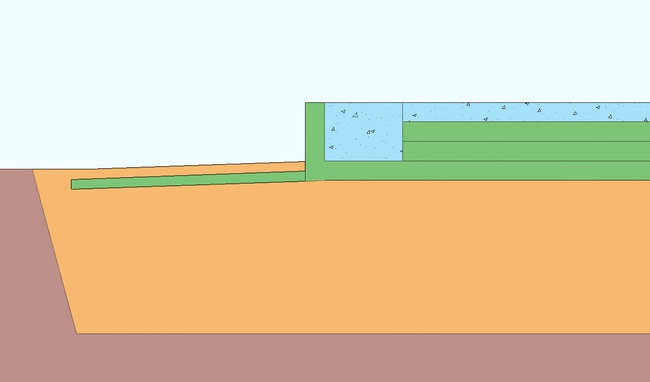

а затем подведем под всё созданное основание ещё один (третий!) слой утеплителя толщиной 100 мм.
image005.jpg33.53 KB

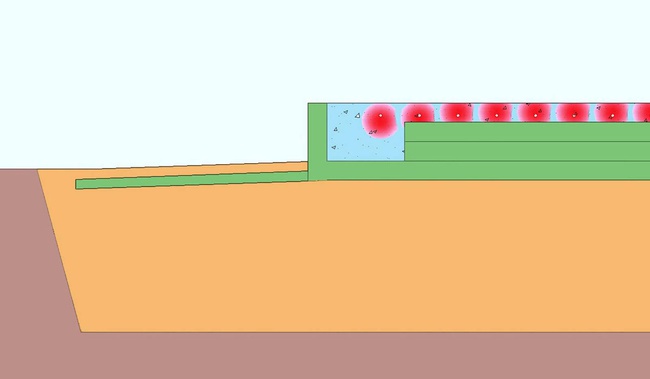

Ну, и в довершении нашей «модернизации» соединим стяжку пола с лентой фундамента и интегрируем в эту стяжку систему низкотемпературного напольного отопления, причем так, чтобы она заходила на ленты фундамента.
image007.jpg44.29 KB
Что нам дала такая «модернизация»?
Во-первых, позволит заливать стяжку сразу вместе с лентами фундамента, что снизит риск подвижки полов относительно лент или их отрыва друг от друга.
Во-вторых, значительно снизит теплопотери в грунт и сведет риск пучения основания практически к нулю (естественно, при условии, что дом в зимний период непрерывно отапливается).
В-третьих, позволит получить более «тёплый угол» в местах соединения стен с фундаментом (явления, так называемого, «холодного плинтуса» в этом случае не возникнет).

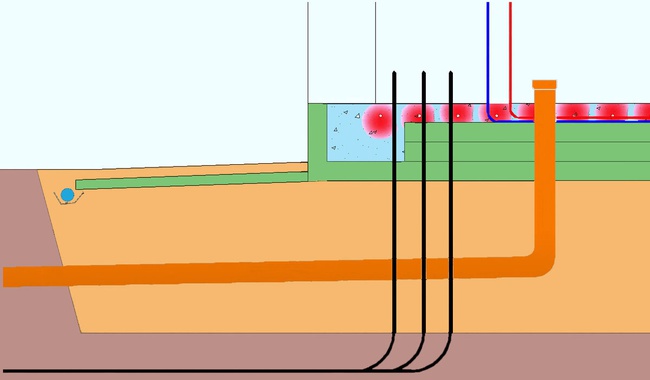

Ну, и ещё чуть-чуть модернизируем конструкции. Раз уж мы сразу встроили в основание систему тёплого пола, то логично было бы сразу же заложить в это основание и все остальные коммуникации: трубы систем ХВС и ГВС, канализации, а также подводку электрокабелей и т. д. И, конечно, добавим дренаж по периметру отмостки.
image008.jpg64.3 KB

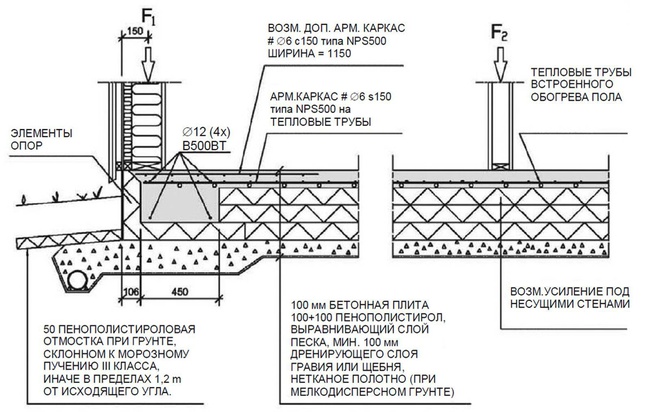

В результате мы получили конструкцию фундамента, который и принято называть утеплённой шведской плитой – УШП. Во всяком случае, от чертежей шведских «законодателей моды» на утеплённое основание полученная нами схема практически ничем не отличается.
image010.jpg174.37 KB

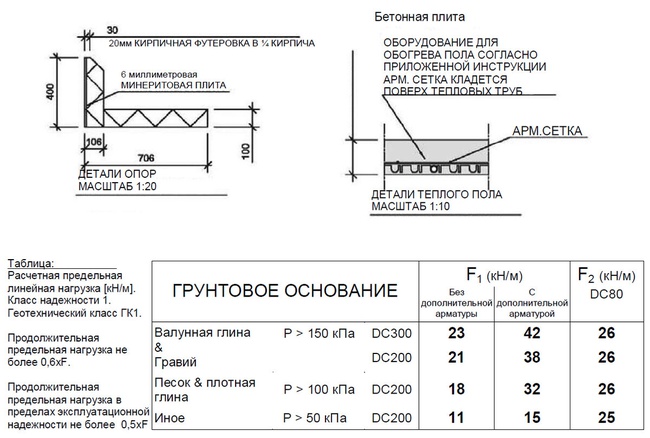

image011.jpg196.34 KB
Ну, а по сути, утеплённая шведская плита (УШП) является разновидностью плитных фундаментов с рёбрами жесткости (представляет собой железобетонный монолит, устроенный под площадью всего здания), но выгодно отличающейся от своих сородичей. Отличается он, прежде всего, тем, что является комплексной системой — это отлично утеплённый фундамент, под которым уже разведены инженерные коммуникации и проложен дренаж, и которому не страшны пучение и деформации грунта. Кроме того, поверхность фундамента является готовым черновым полом, куда вмонтирована система водяного отопления — её остается лишь подключить к источнику тепла.
image013.jpg92.67 KB

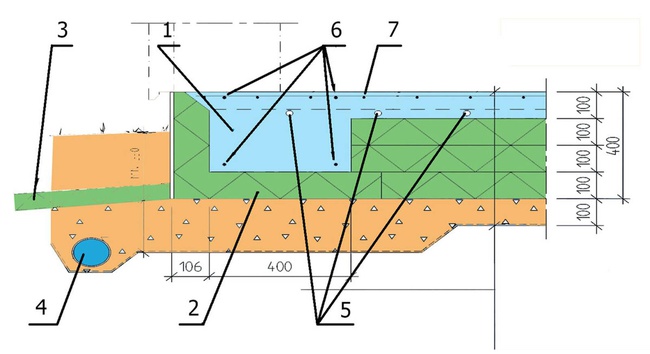

1. Монолитная лента фундамента, совмещённая со стяжкой пола;
2. Утеплитель стяжки пола, совмещенный с утеплением ленты фундамента;
3. Утепление отмостки;
4. Дренаж;
5. Трубы системы напольного низкотемпературного отопления;
6. Арматура ленты фундамента диаметром 12 мм;
7. Армирование стяжки пола сварной сеткой.
image014.jpg104.85 KB
Кстати, а почему утепленную плиту называют «шведской» и почему именно шведы считаются законодателями в области таких фундаментов?
На самом деле фундамент этого типа именуется «шведским» совсем не потому, что был изобретён в Швеции. Практически такое же основание под названием Frost-Protected Shallow Foundation (FPSF — защищённая от промерзания плита мелкого заложения) впервые использовалось при застройке пригородов Чикаго ещё во времена Великой депрессии. И популярность эта конструкция получила прежде всего благодаря своей экономичности.
В 50-е гг. ХХ в. технологией заинтересовались скандинавы и в качестве эксперимента возвели несколько домов на подобных фундаментах. Опыт удался, и уже к 1972 г. только в Швеции насчитывалось более 50 тыс. домов, построенных на утеплённой плите. Новинке уделила внимание и Норвегия, создав совместно со Швецией «Скандинавский межгосударственный фонд», который занимался изучением данной технологии и разработал регламентирующие её нормы и правила. Так что, учитывая вклад обеих стран в изучение и развитие данной технологии, утеплённую плиту правильнее было бы окрестить не «шведской», а «скандинавской».
Продолжение следует
